Camadas vetoriais

O que é uma camada vetorial?

Uma camada vetorial, também conhecida como camada de forma, é um tipo de camada que contém apenas elementos gráficos vetoriais.

A camada vetorial aparece no Painel de camadas do Krita com o seguinte ícone à direita da miniatura da camada.

Sobre gráficos vetoriais e imagens rasterizadas

O Krita é principalmente uma ferramenta de edição de gráficos raster, o que significa que a maior parte da edição altera os valores dos pixels no raster que compõe a imagem.

Uma ferramenta de edição de gráficos vetoriais utiliza matemática para descrever formas. As formas podem ser editadas a qualquer momento (modificadas, excluídas). Como utiliza fórmulas, os gráficos vetoriais podem ser redimensionados para qualquer tamanho sem qualquer efeito de ‘pixelização’ ou ‘desfoque’.

Os gráficos vetoriais são úteis para gerar logotipos e banners. Também são úteis para manipular e renderizar textos (um texto em vetor pode ser editado, enquanto um texto rasterizado não).

Criando uma camada vetorial

No Painel de camadas, clique na seta suspensa à direita do botão Adicionar camada ; isso abrirá um submenu com a entrada Adicionar camada vetorial.

O atalho padrão para criar uma nova camada vetorial é Shift + Ins.

Criando formas

Quando a camada ativa é uma camada vetorial, as seguintes ferramentas podem ser usadas para criar formas vetoriais.

Formas vetoriais especializadas

O Krita oferece diversas ferramentas especializadas para formas vetoriais:

• Ferramenta de caligrafia

• Ferramenta de elipse (também permite criar formas de fatia)

• Ferramenta de retângulo (também permitem criar formas retangulares com cantos arredondados)

Formas de caminhos

O Krita oferece diversas ferramentas para criar formas de caminhos:

• Ferramenta de curva Bezier

• Ferramenta de caminho à mão livre

• Ferramenta de linha reta

• Ferramenta de polígonos

• Ferramenta de linha poligonal

Formas de texto

• Ferramenta de texto

Importar de documento SVG

Além disso, você pode importar um Gráfico vetorial escalável (SVG):

• Colar um conteúdo SVG copiado de outro software, como o Inkscape, por exemplo.

• Abrir um arquivo SVG em um novo documento, editar o conteúdo da camada vetorial, copiar e colar o conteúdo ou copiar e colar formas dele.

Organizando formas

Uma camada vetorial possui sua própria hierarquia de formas, também chamada de ordem Z.

Quando uma camada vetorial é renderizada, as formas são desenhadas de baixo para cima:

Visualização da ordem z das formas

Imagem renderizada a partir das formas

A ordem z das formas pode ser modificada de duas maneiras:

• A partir do Painel Organizar

• A partir do menu de contexto, acessado com o

Ambos fornecem as mesmas funções:

• Trazer para a frente: move a posição da ordem z para o topo

• Elevar: move a posição da ordem z ao subir

• Abaixar: move a posição da ordem z ao descer

• Enviar para trás: move a posição da ordem z para a base

O quadrado vermelho foi “Trazida para frente”.

Selecionando formas

Para manipular formas, você precisa selecioná-las com a Ferramenta de seleção de forma .

A Ferramenta de seleção de forma também fornece acesso a opções para gerenciar a geometria da forma, as propriedades de contorno e preenchimento.

Editando contorno das formas

O contorno de uma forma pode ser editado com a Ferramenta de edição de forma .

Renderizando o conteúdo da camada vetorial

Por padrão, o conteúdo da camada vetorial é renderizado usando um algoritmo de suavização de serrilhado.

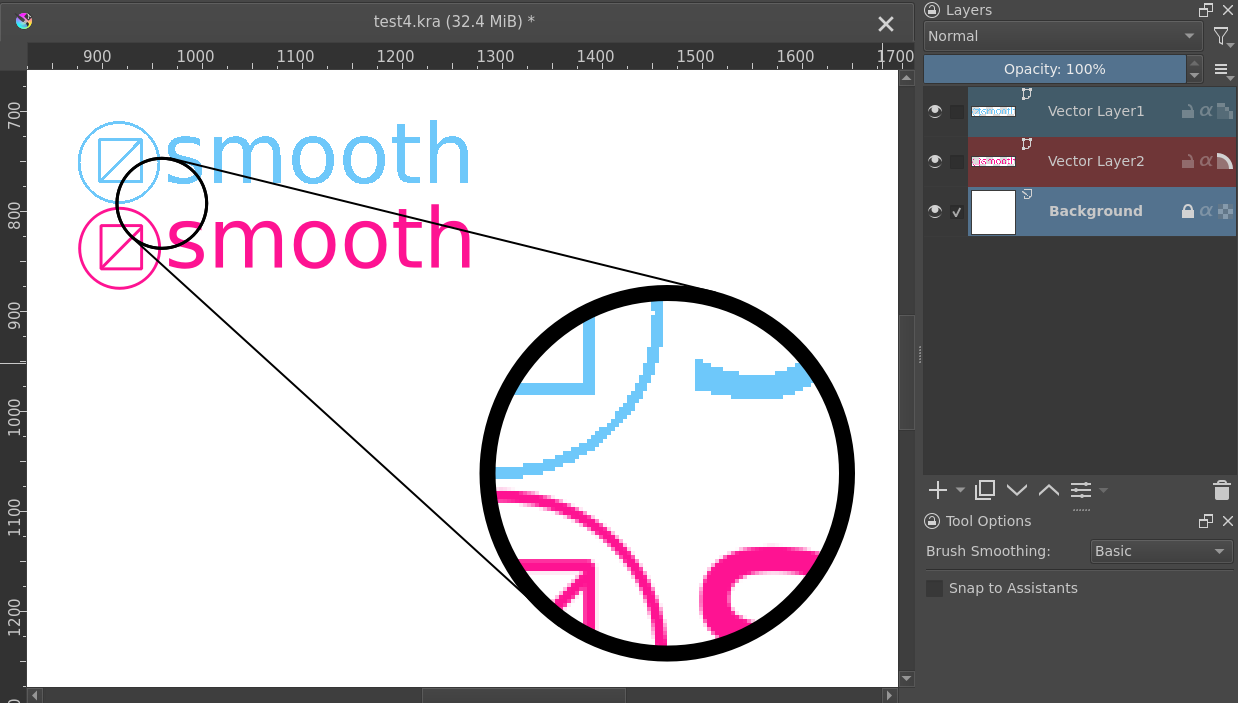

• No Painel de camadas, o ícone de camada vetorial indica que o anti-aliasing está desativado

  Em formas vetoriais em azul, você pode ver pixels com serrilhado na visualização ampliada
• No Painel de camadas, o ícone de camada vetorial indica que o anti-aliasing está ativado

  Em formas vetoriais em rosa, você pode ver pixels com suavização de serrilhado na visualização ampliada
